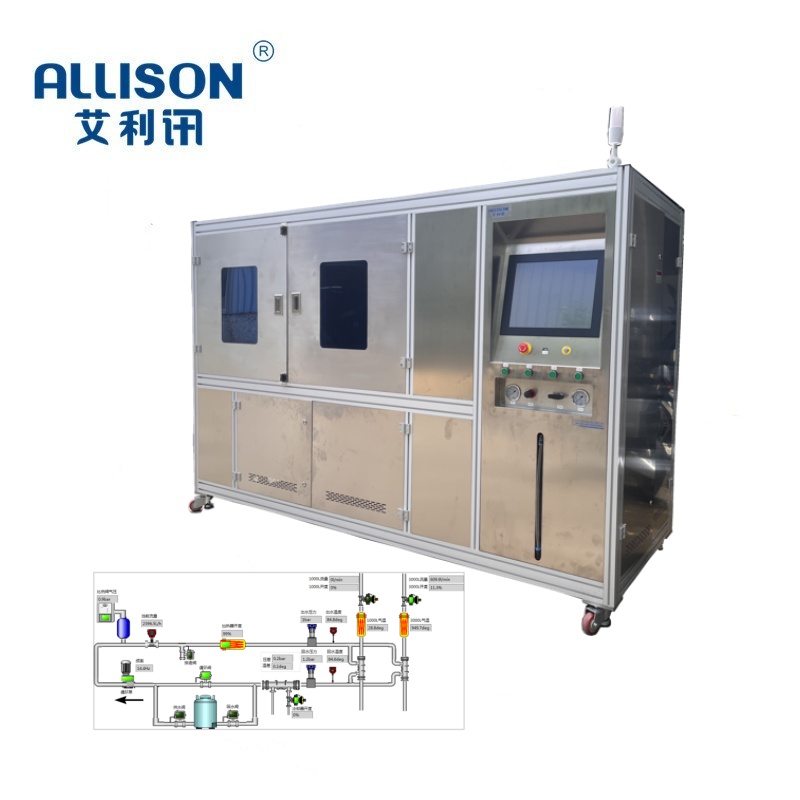

PLC + 上位机监控软件，自动 PID 控温、控流量、控压力；自动采集、自动计算热效率，自动生成试验报告。

试验操作流程

1.检查管路、传感器，储液罐加注冷却液；打开旁路循环阀，关闭试件支路阀门。

2. 启动循环泵，加热器工作，自循环，把冷却液预热至设定进口温度。

3. 关闭循环旁路阀，打开 EGR 试件冷却液进出口阀；启动 EGR 气路加热，通入模拟高温废气。

4. 系统自动调节，直到所有参数达到设定值，稳定 60s。

5. 自动记录冷却液流量、进出口温压；EGR 气体流量、进出口温压；自动计算热效率、散热量、气侧压差。

6. 切换下一组设定参数，重复稳态采集。

7. 停止气路加热，降温；停循环泵；打开排液阀排空介质。

 数据记录与试验报告。冷却液：流量、进口温度、出口温度、进口压力、出口压力。EGR 废气：气体流量、进口温度、出口温度、进口压力、出口压力。计算结果：热效率 η、总换热量 Q、气侧压力损失 ΔP_gas、液侧压力损失 ΔP_liquid
