1.2测试设备主体为铝型材拼装而成，主要由测试区域、上下模固定工装、介质压力供压装置、插拔驱动模组、控制系统等主要部份组成。

1.3 主体为不诱钢外钣金+铝型材接接而成，测试区域配有防护门与相关开门停机保护装置。内部设有LED灯光照明，方便测试人员实时对测试过程中的试验观察。

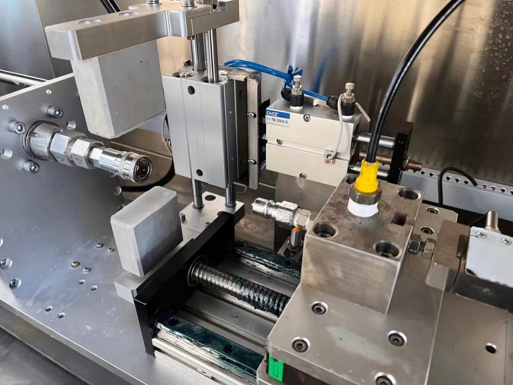

1.4 上下模固定夹具采用仿形固定治具对测试产品进行固定。上模为公插固定工装，下模为母插固定工装，通过伺服控制，实现公母端插入。下模方设有力值采集装置与水平偏移装置，可在测试过程中实时监控插拔力值与水平偏移插拔试验。

1.5，采用PLC及7寸触摸屏控制，运行稳定，维护简单方便。触摸屏人机对话界面，操作软件设计简单、操作方便；

在各项参数设置及各工位所有状态信息显示均在触摸屏上完成；操作面板上显示并记录产品信息、测试时间、测试次数、测试时间、压力值显示、插拔力的显示等参数。并可通过PLC自行判断.测试台设有故障报警、计数到报警、检测数据自动保存、测试数据自动统计等功能，安全防护漏电保护、欠压保护等安全装置。相关检测数据可通过USB进行数据导出。
